智能音箱测试

智能音箱测试

智能音箱在传统蓝牙音箱基础上增加语音识别、物联网控制等功能受到广大消费者的青睐,然而为了更好地进行多方位的语音识别及播放更加清晰立体的声音,智能音箱的Mic及Speaker单元也随之不断增加。相比于传智能音箱对Mic及Speaker的特性也有更加严格的要求,如何精确、高效、全面的对智能音箱的音频单元进行测试及品质管控,成为智能音箱生产的一大难题。 针对智能音箱来料检测、半成品及成品测试端 CRYSOUND均您提供完整、高效的测试方案。

特性
  • 全自动测试
  • 多种传输方式
  • 单次扫频完成多个参数测试
方案简介

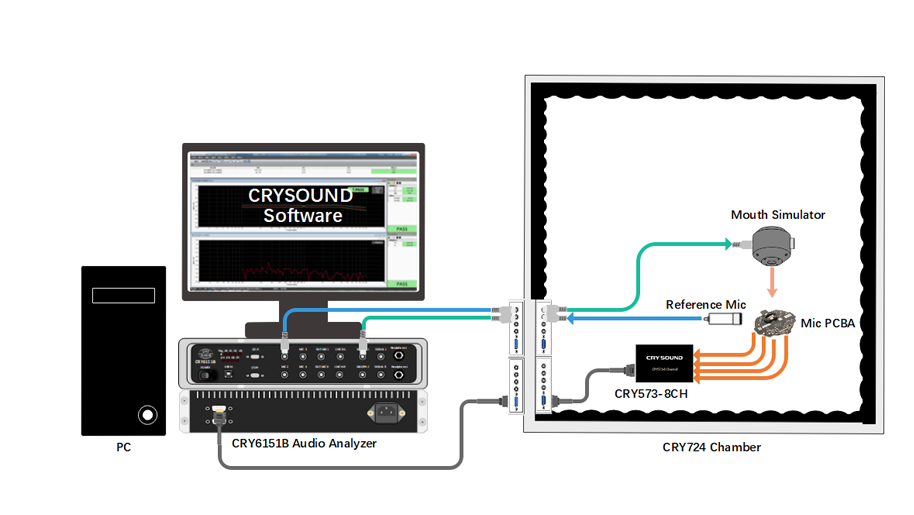

MIC PCBA 测试

MIC PCBA 测试

  • CRY6151B TCG快彩发出扫频信号 → Mic PCBA采集声音 → CRY573选通多路信号并实现PDM(I2S)码转换 → CRY6151B进行分析

  • 一次扫频完成多路MIC测试,Reference Mic用于监控TCG快彩声信号

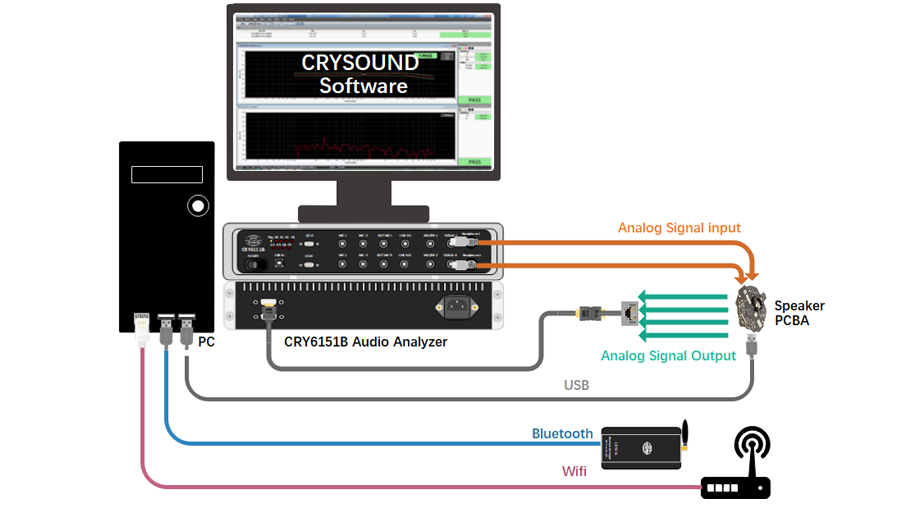

Speaker PCBA测试

Speaker PCBA测试

  • CRY6151B根据PCBA特性通过蓝牙/WiFi/USB/模拟信号等多种方式连通PCBA板使产生电信号→ 产生电信号接口输入CRY6151B电信号输入端进行分析

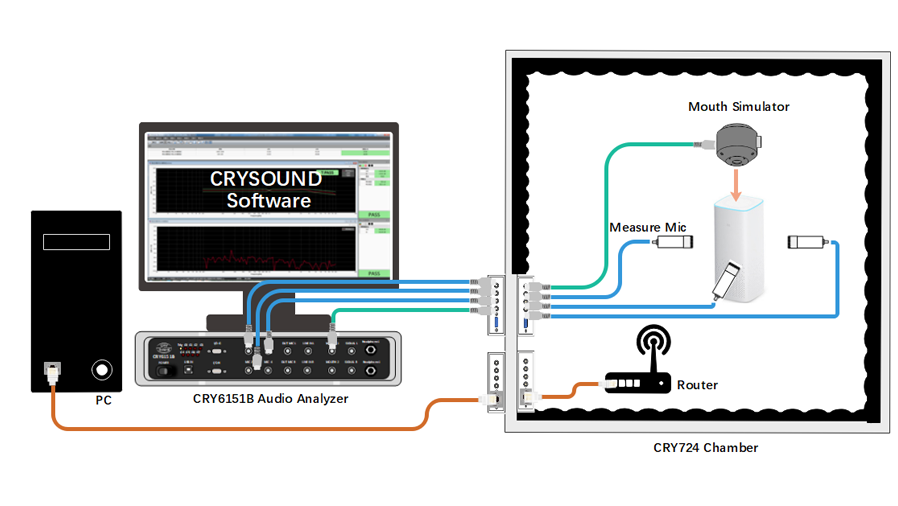

成品测试

成品测试

  • CRY6151BTCG快彩发声 → 智能音箱多路MIC采集声音 → 采集数据通过Wifi传输给CRY6151B进行分析

  • CRYSOUND系统与智能音箱通过WIFI连,通使Wifi 使Speaker发声 → 多路传声器实现多各Speaker单元信号采集 → CRY6151B进行测试分析

测试项目

PCBA测试

麦克风测试频率响应FR
总谐波失真THD
信噪比SNR
灵敏度Sensitivity
扬声器测试频率响应FR
总谐波失真THD
高次谐波Rub&Buzz

信噪比SNR

灵敏度Sensitivity
隔离度Crosstalk
本底噪声Noise floor

成品测试

麦克风测试

频率响应FR

总谐波失真THD
信噪比SNR

扬声器测试频率响应FR
总谐波失真THD
高次谐波失真Rub&Buzz
信噪比SNR

配置清单
CRY6151B电声测试仪 X1 标配 详情
CRY602TCG快彩 X1 标配 详情
CRY333侧量传声器 X4(根据驱动单元配置) 标配 详情
CRY506ayx电竞 X4(根据驱动单元配置) 标配 详情
CRY573-8通道 音频转换器 X1 标配 详情
配套标配线 x1 标配 详情
CRY测试消声箱 X1 标配,定制 详情
CRY5611声级校准器 X1 *选配* 详情
智能音箱测试治具 X1 *选配*,定制 详情
PC电脑 X1 *选配* 详情
